उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | निकल मिश्र धातु ट्यूब | प्रकार: | सीमलेस ट्यूब |
---|---|---|---|
मिश्र धातु: | निकेल मिश्र | विशिष्ट संख्या: | ASME SB163 |
एनडीटी: | 100% EDDY CURRENT | परीक्षण प्रमाणपत्र: | EN10204 3.1 |
आकृति: | यू ट्यूब | आयुध डिपो: | 1'-4 " |
गुम्मट: | BWG12 | पैकेज: | लकड़ी के मामले |
आवेदन: | उष्मा का आदान प्रदान करने वाला | ||
हाई लाइट: | वेल्डेड पंख ट्यूब,एल्यूमीनियम extruded पंख ट्यूब |

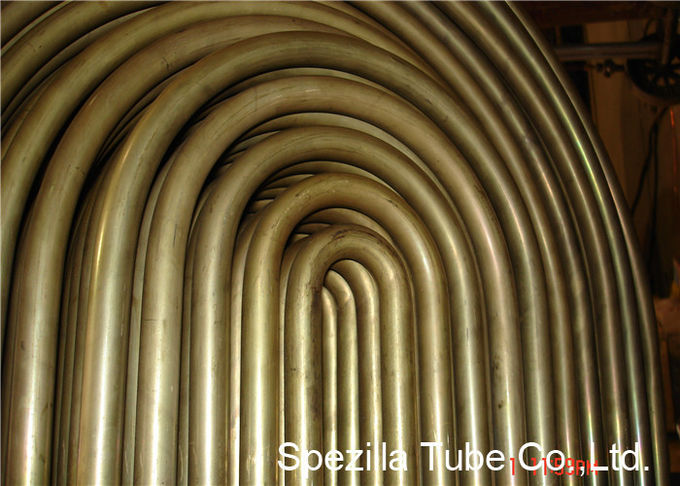

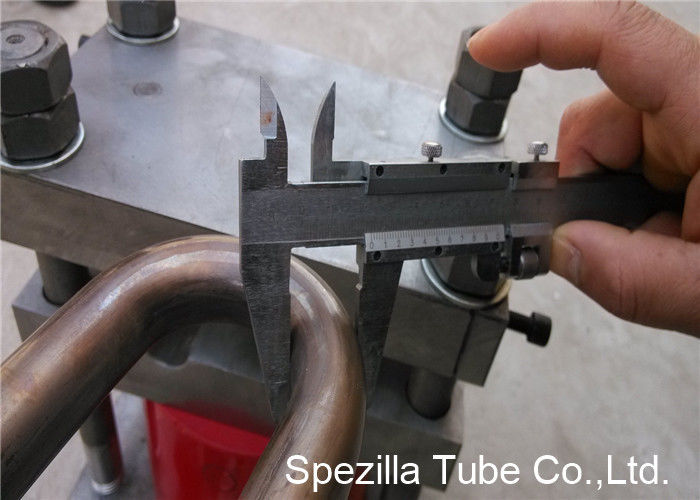

B163 U बेंड लचीला स्टेनलेस स्टील ट्यूबिंग सीमलेस EN10204 3.1
ASTM B-163 / ASME SB-163
सीमलेस निकेल और निकेल एलोवे कॉनडेनसर और हीट एक्जैक्टर ट्यूब्स INCOLOY 800 = UNS N08800 / INCOLOY 800 = UNS N08800 INCOLOY 825 = UNS N08825 / MONEL 400 = UNS N04400 के लिए विनिर्देशन
1 विस्तार
1.1 यह विनिर्देश कंडेनसर और हीट-एक्सचेंज सेवा में उपयोग के लिए, तालिका 1 में दिखाए गए अनुसार निकल और निकल मिश्र धातुओं के निर्बाध ट्यूबों को कवर करता है।
1.2 इस विनिर्देशन द्वारा कवर किए गए विनिर्देशन में 3 इंच (76.2 मिमी) और बाहरी व्यास में 0.148 की न्यूनतम दीवार मोटाई (3.76 मिमी) और उससे कम है, और 0,165 इंच (4,35 मिमी) की औसत दीवार मोटाई के साथ हैं। के अंतर्गत।
1.3 ट्यूब को अलॉय और कॉन्डी-टियोन में सुसज्जित किया जाएगा जैसा कि तालिका 2 में दिखाया गया है।
१.४ उन्होंने इंच-पाउंड यूनिस में कहा मानों को मानक माना जाता है। कोष्ठकों में दी गई मान्यताएं केवल श्रवण के लिए हैं।
1.5 निम्नलिखित सुरक्षा खतरे कैवेट केवल मैथोड पोर्ट, टेस्ट 12, इस विनिर्देशन से संबंधित है, यह मानक सभी सुरक्षा चिंताओं को दूर करने के लिए नहीं रखता है, यदि कोई इसके उपयोग से जुड़ा हो। यह उचित सुरक्षा और सहायक प्रथाओं को स्थापित करने और उपयोग करने से पहले विनियामक सीमाओं की प्रयोज्यता निर्धारित करने के लिए तीस मानक के उपयोगकर्ता की जिम्मेदारी है।
रासायनिक संरचना TABLE1 रासायनिक आवश्यकताएँ
रचना,% | ||||||||||||||||
मिश्र धातु | Nckel | तांबा | Molyb-denum | लोहा | मंगा-नेस, मैक्स | कार्बन [नोट (1)] | सिलिकॉन [नोट (1)] | सफूर, मैक्स | क्रोम-miun | फिटकिरी inum | टाइटन ium | फोस फेटस | Ceri उम | Nitr ogen | Zirco nium | यू tium |
निकल UNS NO2200 | 99.0 मि। [ध्यान दें (2)] | 0.25 अधिकतम | ... | 0.40 अधिकतम | 0.35 | 0.15max | 0.35 | 0.01 | ... | ... | ... | ... | ... | ... | ||
लो-कार्बन निकल UNS NO2201 | 99.0 मि। [ध्यान दें (2)] | 0.25 अधिकतम | ... | 0.40 अधिकतम | 0.35 | 0.02max | 0.35 | 0.01 | ... | ... | ... | ... | ... | ... | ||
निकेल-कॉपर मिश्र धातु UNS NO4400 | 63.0 मि [नोट (2)] | 28.0 सेवा 34.0 | ... | 2.5 अधिकतम | 2.0 | 0.3max | 0.5 | 0.024 | ... | ... | ... | ... | ... | ... | ||
निकल-क्रोमियम-लौह मिश्र धातु UNS NO6600 | 72.0 मि [नोट (2)] | 0.5 अधिकतम | ... | 6.0 से 10.0 | 1.0 | 0.15max | 0.5 | 0.15 | 14.0 से 17.0 | ... | ... | ... | ... | ... | ||
निकेल-क्रोमियम-लौह मिश्र धातु UNS NO6690 | 58.0 मि [नोट (2)] | 0.5 अधिकतम | ... | 7.0 से 11.0 तक | 1.0 | 0.15max | 0.5 | 0.1 | 27.0 से 31.0 | ... | ... | ... | ... | ... | ||
निकल-क्रोमियम-लौह मिश्र धातु UNS NO6025 | बी 0 ए 0 लांस [नोट (2)] | 0.1 अधिकतम | ... | 8.0 से 11.0 | 0.15 | 0.15 से 0.25 | 0.5 | 0.010 | 4.0 से 26.0 | 1.8 सेवा | 0.1 से 0.2 | 0.020 अधिकतम | ... | ... | ||
मिश्र धातु UNS NO6045 | 45.0 मिनट | 0.3 अधिकतम | ... | 21.0-25.0 | 1.0 | 0.5-0.15 | 2.5-3.0 | 0.010 | 26.0-29.0 | ... | ... | 0.020 अधिकतम | 0.03-0.09 | 0.05-0.12 | 0.1 से 0.10 | 0.05 सेवा 0.12 |
निकेल-क्रोमियम-लौह मिश्र धातु UNS NO8800 | 30.0 सेवा 35.0 | 0.75 अधिकतम | ... | 39.5 मिनट [नोट (1)] | 1.5 | 0.10max | 1.0 | 0.015 | 19.0 से 23.0 | 0.15 सेवा 0.60 | से 0.15 तक 0.60 | ... | ... | ... | ||
निकेल-क्रोमियम-लौह मिश्र धातु UNS NO8810 | 30.0 सेवा 35.0 | 0.75 अधिकतम | ... | 39.5 मिनट [नोट (1)] | 1.5 | 0.05 तक 0.10 | 1.0 | 0.015 | 19.0 से 23.0 | 0.15 सेवा 0.60 | से 0.15 तक 0.60 | ... | ... | ... | ||
निकेल-क्रोमियम-लौह मिश्र धातु UNS NO8811 | 30.0 सेवा 35.0 | 0.75 अधिकतम | ... | 39.5 मिनट [नोट (1)] | 1.5 | 0.06 से 0.10 | 1.0 | 0.015 | 19.0 से 23.0 | 0.15 से 0.60 [नोट (2)] | से 0.15 तक 0.60 [ध्यान दें (3)] | ... | ... | ... | ||
निकेल-क्रोमियम-लौह मिश्र धातु UNS NO8801 | 30.0 सेवा 34.0 | 0.50 अधिकतम | ... | 39.5 मिनट [नोट (1)] | 1.50 | 0.10max | 1.00 | 0.01 | 19.0 से 22.0 | ... | से 0.75 तक 1.5 | ... | ... | ... | ||
निकेल-आयरन-क्रोमियम-मोलिब्डेनम-कॉपर मिश्र धातु UNS NO8825 | 38.0 सेवा 46.0 | 1.5 सेवा 3.0 | 2.5 से 3.5 | 22.0 मिनट [नोट (1)] | 1.0 | 0.05max | 0.5 | 0.03 | 19.5 से 23.5 | 0.2 अधिकतम | से 0.6 1.2 | ... | ... | ... |
नोट: (1) अधिकतम जब तक कि सीमा नहीं दी जाती है।
(2) तत्व अंतर से अंकगणितीय रूप से निर्धारित किया जाएगा।
(3) मिश्रधातु UNS NO8811: अल + टा, 0.85-1.20
