उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | स्टेनलेस स्टील ट्यूब | ट्यूब कल्पना: | ASME SA213 |
|---|---|---|---|
| आकृति: | यू ट्यूब | ट्यूब के प्रकार: | सील कोल्ड ड्रॉ |
| सामग्री: | TP304, TP304L | आकार: | 1/2 '' - 1 '' |
| W.T.: | 0.035 '' - 0.120 '' | समाप्त: | ता और मसालेदार |
| पैकेज: | लकड़ी के मामले | आवेदन: | उष्मा का आदान प्रदान करने वाला |
| प्रमुखता देना: | यू मोड़ ट्यूब,एल्यूमीनियम extruded पंख ट्यूब |
||

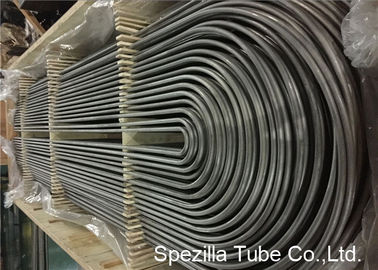

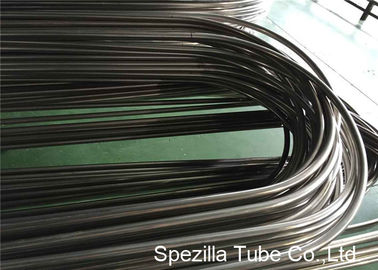

यू बेंड स्टेनलेस स्टील हीट एक्सचेंजर ट्यूब TP304 ASME SA213 OD 12.7-38MM
दबाव ट्यूबिंग
एएसटीएम A249 / ASME SA249 (वेल्डेड ऑस्टेनिटिक स्टील बॉयलर सुपरहीटर और हीट एक्सचेंजर ट्यूब)
एएसटीएम A269 / ASME SA269 (निर्बाध और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील जनरल सर्विस ट्यूब)
एएसटीएम A270 / ASME SA270 (निर्बाध और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील सेनेटरी ट्यूबिंग)
एएसटीएम A213 / ASME SA213 (निर्बाध फेरिटिक और ऑस्टेंटिक मिश्र धातु-स्टील बॉयलर, सुपर हीटर और हीट-
एक्सचेंजर ट्यूब)
एएसटीएम A179 / ASME SA179 (निर्बाध कार्बन और कार्बन मिश्र धातु हीट-एक्सचेंजर ट्यूब)
फीड वाटर हीटर ट्यूबिंग
एएसटीएम A688 / ASME SA688 (वेल्डेड स्टेनलेस स्टील फीड वाटर हीटर ट्यूब, यू-बेंडिंग उपलब्ध)
आकार सीमा:
आयुध डिपो 12.7-38 मिमी
1.5 X OD से 1250MM तक झुकाव वाली त्रिज्या। समझौते के बाद 28 मिमी से अधिक आयु वर्ग के लिए न्यूनतम झुकने वाली रेडी।
पैर की लंबाई मि। 1,000MM
पैर की लंबाई अधिकतम। 12,000MM
1000MM तक रेडी के लिए हीट ट्रीटमेंट
तकनीकी मानक:
अनुरोध पर उपलब्ध अन्य विनिर्देश या विशेष आवश्यकताएं। सामान्य मानक विनिर्देशों की प्रतियां अनुरोध पर उपलब्ध हैं।
Hydrotesting:
गर्मी उपचार के बाद सभी यू-ट्यूब हाइड्रोटेड होते हैं।
आवश्यक दबाव में न्यूनतम होल्डिंग समय 5 सेकंड है।
परीक्षण के बाद सभी ट्यूबों को सुखाया जाता है और सावधानीपूर्वक साफ किया जाता है।
मापने, काटने, डिबगिंग, सफाई:
यू-बेंड्स को प्रासंगिक मानकों के अनुसार, या ग्राहक के विनिर्देश के अनुसार मापा जाता है।
सभी ट्यूबों को निर्दिष्ट पैर की लंबाई में काटा जाता है, छोरों पर बहस की जाती है और ट्यूबों को आंतरिक रूप से हवा से साफ किया जाता है।
पैकिंग से पहले, दोनों सिरों को प्लास्टिक की कैप के साथ कैप किया जाता है।

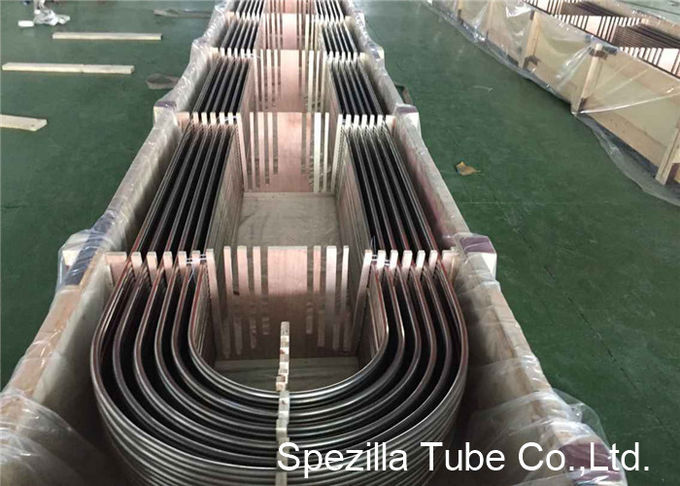

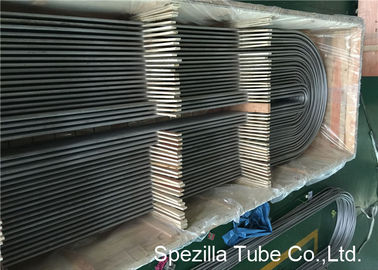

पैकिंग:
गंतव्य के आधार पर मजबूत, खुले या बंद, लकड़ी के बक्से - अधिकतम। 8,000 किग्रा।
प्लास्टिक कैप द्वारा संरक्षित ट्यूबों की समाप्ति।
प्रत्येक त्रिज्या के लिए लंबवत विभाजक।
प्रत्येक पंक्ति, प्रत्येक 2 मीटर के बीच क्लोराइड मुक्त प्लास्टिक विभाजक।
प्रत्येक बंडल प्लास्टिक से ढका होता है।
ग्राहक एक पैकिंग ड्राइंग प्रदान कर सकते हैं।
पैकिंग विवरण, प्लास्टिक से ढके, क्रम विवरण की आसान पहचान के लिए प्रत्येक लकड़ी के बक्से पर रखे जाते हैं - जिसमें रेडी की सटीक सूची और अंदर की लंबाई शामिल है।
| मानक | एएसटीएम ए 213, एएसएमई एसए 213, एएसटीएम ए 249, एएसएमई एसए 249, एएसटीएम ए 688, एएसएमई एसए 688, एएसटीएम ए 789, एएसएमई एसए 789, एएसटीएम बी 163, एएसएमई एसबी 163, एएसटीएम बी 167, एएसएमई एसबी 167, एएसटीएम बी 167 668, एएसएमई एसबी 668 |
| सामग्री | 304 / L / H, 316 / L / TI, 317 / L, 321 / H, 347 / H, 310S, S31500, S31803, S32205, S32760, S32760, S32001, S32304, N06600, N06600, N08800, N08810, N0881011, N08825, N08904, N04400, TI GR.1 / GR.2 |
| बाहर व्यास | बीडब्ल्यूजी | |||||||
| 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| दीवार की मोटाई मिमी | ||||||||
| 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| मिमी | इंच | वजन किलो / मी | ||||||
| 12.70 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | - | - | - |
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | - | - | - |
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | - | - |
| 25.40 | 1 | 0.440 | 0.546 | 0.750 | 0.981 | 1.234 | 1.574 | - |
| 31.75 | 11/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | - |
| 38.10 | 11/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | - |
| 44.50 | 13/4 | - | - | 1.342 | 1.774 | 2.244 | 2.894 | 3.50 |
| 50.80 | 2 | - | - | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 |
