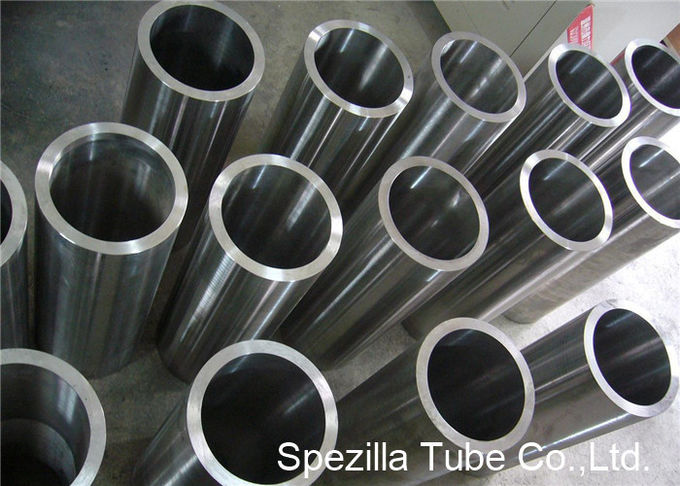

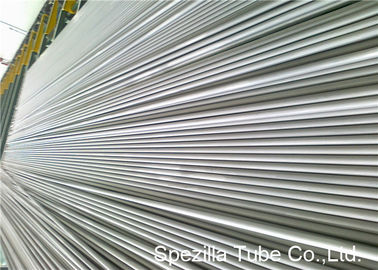

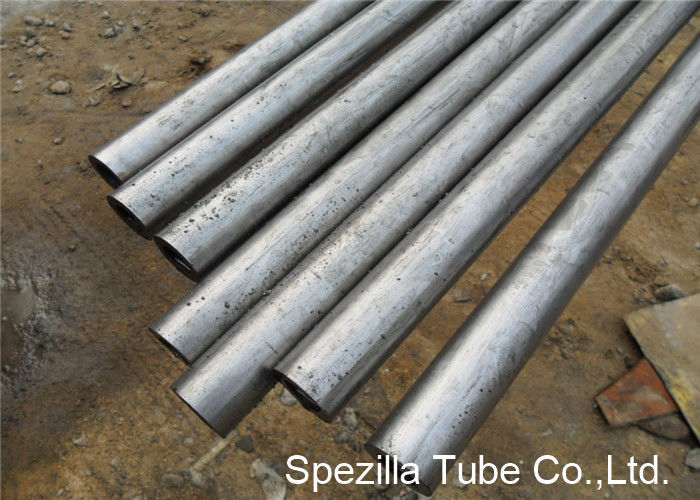

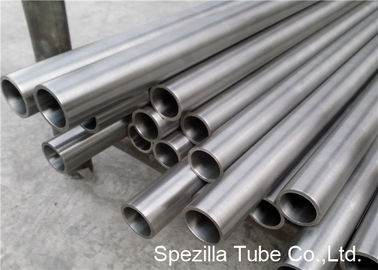

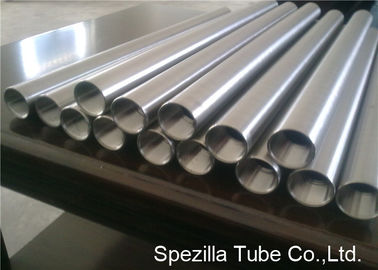

ASME SB337 सीमलेस राउंड ट्यूब अलॉय टाइटेनियम ग्रेड 9 UNS R56320 ईज़ी क्लीन

ASME SB337 सीमलेस राउंड ट्यूब अलॉय टाइटेनियम ग्रेड 9 UNS R56320

अनुप्रयोगों:

हनीकॉम्ब, घंटी, हाइड्रोलिक सिस्टम के लिए टयूबिंग, गोल्फ क्लब शाफ्ट, टेनिस रैकेट और साइकिल फ्रेम।

टीआई 3-2.5 / ग्रेड 9 विवरण:

टाइटेनियम मिश्र धातु 3-2.5 (ग्रेड 9) एक मध्यम शक्ति का मिश्र धातु है जिसमें हल्के वेल्डेड मीडिया को हल्के ढंग से कम करने के लिए अच्छा वेल्डेबिलिटी और फेब्रिबिलिटी है। यह शुद्ध ग्रेड की वेल्डिंग और विनिर्माण की सुविधा और ग्रेड 5 की उच्च शक्ति के बीच एक समझौता है। इसका संक्षारण प्रतिरोध बहुत है और इसका उपयोग एयरोस्पेस, रासायनिक प्रसंस्करण, चिकित्सा, समुद्री, मोटर वाहन में बड़े पैमाने पर किया जा सकता है।

रसायन विज्ञान विशिष्ट:

टाइटेनियम: संतुलन

वैनेडियम: 2.0-3.0

एल्यूमीनियम: 2.5-3.5

हाइड्रोजन: .015 अधिकतम

नाइट्रोजन: 0.03 अधिकतम

कार्बन: 0.10 अधिकतम

लोहा: 0.25 अधिकतम

अवशिष्ट प्रत्येक 0.10 अधिकतम, कुल 0.40 अधिकतम

भौतिक गुण:

घनत्व, 0.162 पाउंड / इंच, 4.51 ग्राम / सेमी2

थर्मल चालकता: बीटू / फीट-एच-° एफ (डब्ल्यू / एमके):

68 ° F (20 ° C) 4.8 (8.3) पर

थर्मल विस्तार का गुणांक: ein / ° F में, (mm / m ° C)

68-203 ° F (20-95 ° C) 5.34 (9.61)

लोच का मापांक: KSI (MPa)

14.0-15.0 x 10³ (95-105 x 10 in) तनाव में

चुंबकीय पारगम्यता: गैर चुंबकीय

गलनांक: 3100 ° F (1704 ° C)

टाइटनरी लाभ

उच्च शक्ति,

उच्च प्रतिरोध के लिए खड़ा है, दरार जंग प्रतिरोध,

उच्च प्रतिरोध के लिए जंग खुर, जंग थकान और कटाव,

फिटिंग या फ्लैंगेस के बिना जटिल पाइपिंग झुकता के लिए ठंडा झुकना,

वजन अनुपात के लिए उच्च शक्ति,

वजन की बचत की संभावनाएं,

कम मापांक, उच्च फ्रैक्चर क्रूरता और थकान प्रतिरोध,

समुद्र के किनारे पर बिछाने और बिछाने के लिए उपयुक्तता,

गर्म / सूखा और ठंडा / गीला एसिड गैस लोड करने की क्षमता का सामना करने की क्षमता,

उच्च तापमान एसिड भाप और नमकीन के संक्षारक और क्षरणात्मक कार्रवाई के लिए उत्कृष्ट प्रतिरोध,

अच्छा व्यावहारिकता और वेल्डेबिलिटी।

टाइटैनिक रासायनिक संरचना

पैलेडियम (पीडी) और रूथेनियम (आरयू), निकेल (नी) और मोलिब्डेनम (एमओ) ऐसे तत्व हैं जिन्हें शुद्ध टाइटेनियम प्रकारों में जोड़ा जा सकता है ताकि विशेष रूप से थोड़ा कम करने में संक्षारण प्रतिरोध का महत्वपूर्ण सुधार प्राप्त हो सके जहां टाइटेनियम अन्यथा सामना कर सकता है। धातु की सतह पर आवश्यक सुरक्षात्मक ऑक्साइड फिल्म के गठन के लिए अपर्याप्त परिस्थितियों के कारण कुछ समस्याएं। सतह पर एक स्थिर और पर्याप्त रूप से निष्क्रिय सुरक्षात्मक ऑक्साइड फिल्म का निर्माण अन्यथा टाइटेनियम के असाधारण संक्षारण प्रतिरोध के पीछे का रहस्य है।

व्यावसायिक रूप से शुद्ध टाइटेनियम के यांत्रिक गुणों को वास्तव में "मिश्र धातु" द्वारा ऑक्सीजन और नाइट्रोजन के विभिन्न स्तरों पर लगभग 290 और 550 एमपीए के बीच की शक्ति के स्तर को प्राप्त करने के लिए नियंत्रित किया जाता है। उच्च शक्ति स्तरों के लिए एलॉय और एल जैसे तत्वों को जोड़ा जाना चाहिए। Ti 3AL 2.5V की ठंडी स्थिति में न्यूनतम 620 MPa और ठंडी परिश्रम और तनाव से राहत की स्थिति में न्यूनतम 860 MPa की तन्य शक्ति है। सीपी-टाइटेनियम ग्रेड संरचना में मुख्य रूप से सभी अल्फा हैं, जबकि कई टाइटेनियम मिश्र धातुओं में दो चरण अल्फा + बीटा संरचना है। संपूर्ण अलॉय चरण संरचना वाले उच्च मिश्र धातु परिवर्धन के साथ टाइटेनियम मिश्र भी हैं। जबकि अल्फा मिश्रों को ताकत बढ़ाने के लिए गर्मी का इलाज नहीं किया जा सकता है, 2.5% तांबे के अलावा एक ऐसी सामग्री का परिणाम होगा जो समाधान उपचार का जवाब देता है और एल्यूमीनियम-तांबा के समान तरीके से उम्र बढ़ने लगता है।

टाइटेनियम घनत्व

टाइटेनियम स्टील की तुलना में 46% अधिक हल्का है। तुलनात्मक विश्लेषण के लिए, एल्यूमीनियम लगभग 0.12 पाउंड / cu.in है, स्टील लगभग 0.29 £ / cu.in है, और टाइटेनियम लगभग 0.16 पाउंड / cu.in है।

टाइटनियम भ्रष्टाचार प्रतिरोध

टाइटेनियम की उत्कृष्ट संक्षारण प्रतिरोध इसकी सतह पर एक कसकर सुसंगत ऑक्साइड फिल्म के गठन के कारण है। क्षतिग्रस्त होने पर, यह पतली अदृश्य परत तुरंत सुधार करती है, एक सतह को बनाए रखती है जो समुद्र के पानी और सभी प्राकृतिक वातावरण में संक्षारक हमले के लिए पूरी तरह से प्रतिरोधी है। यह ऑक्साइड जंग के लिए इतना प्रतिरोधी है कि टाइटेनियम घटक अक्सर सेवा के वर्षों के बाद भी एकदम नए लगते हैं।

यांत्रिक विशेषताएं:
